复合超导平板热管
复合超导平板热管
产品简述
复合超导平板热管一种具有超导热性能的传热元件。复合超导平板热管依靠内部特殊（复合）工质的相变传热传质。
原理简述

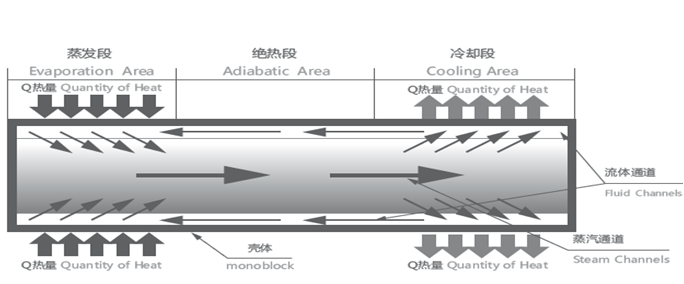

复合超导平板热管工作原理如图三所示，典型的设计都是由密闭多孔微槽群阵列管和工作液及复合毛细结构组成，将管内抽成1.0×(10-2～10-3)Pa的负压后充以适量的工作液体，密封。腔体的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)。腔体的一端受热时腔体中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体沿重力及毛细力方向流回蒸发段，如此循环不已，热量由热管的一端传至另一端。
产品参数
关于产品详细介绍，请点击下载
复合超导平板热管工作原理如图三所示，典型的设计都是由密闭多孔微槽群阵列管和工作液及复合毛细结构组成，将管内抽成1.0×(10-2～10-3)Pa的负压后充以适量的工作液体，密封。腔体的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)。腔体的一端受热时腔体中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体沿重力及毛细力方向流回蒸发段，如此循环不已，热量由热管的一端传至另一端。
产品参数
| 尺寸 Size range |
长度（Length）*宽度（Width）*厚度(Thickness)：（100~2000）*（10~180）*（1.2~8.0）mm | ||||||||
| 热传输性能Q max Heat transfer performance |
20w~1000w | ||||||||
| 均温性 Thermal homogeneity |
冷却端与加热端温差ΔT＜3℃ Temperature difference between the cooling end and heating ends ΔT＜3℃ |
||||||||
| 工作环境 Operating temperature |
-60°C~120℃ | ||||||||
| 最大工作压力 Max. operating pressure |
0.6MPa~2.5MPa | ||||||||
| 热阻 Thermal resistance |
＜0.05 ℃/W | ||||||||
| 平面度 Planeness |
＜0.05 | ||||||||
| 冷却方式 Cooling method |
自然对流，强制对流等 Natural convection, forced convection etc. | ||||||||
| 表面处理 Surface treatment |
本色(Natural Color) 阳极氧化(Anodic oxidation) 发黑(Black oxide Coating) 镀镍(Nickel plating) 镀铬(Chrome plating) | ||||||||
